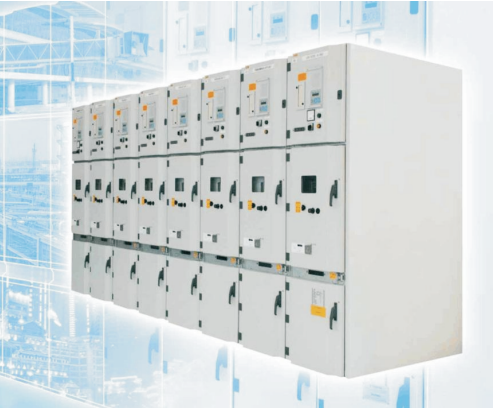

鎧裝式金屬封閉開關設備
生產廠家：祥泰電氣
產品型號：ABB UniGear 550
產品概述：
UniGear550鎧裝式金屬封閉開關設備是一種三相交流、金屬鎧裝、 空氣絕緣的開關設備 ，已通過國際IEC標準和國家GB標準要求的相關試驗。 UniGear 550是一種額定電壓為12KV適宜于戶內安裝的開關設備 ，應用范圍為商業、工業、運輸業、電力系統開閉所。
分享到：
主要特點
.UniGear 500開關柜體寬度僅為550mm，小于其它標準柜型相應尺寸，體現了其緊湊實用的產品特征。
. UniGear 550開關設備的柜體最大額定電流為1250A, 專配Vmax/L真空斷路器 ，柜體高度、深度及母線額定電流 （4000A) 都與 UniGear其它標準柜型保持一致。
.UniGear 550開關設備的維護和服務均可在柜前完成?？煽繅Π惭b。將斷路器手車移開后 ，維護人員可方便進入電纜 區進行維護工作， 使其內部電器元件的維護變得簡單。柜內還具有一系列聯鎖裝置， 從根本上保證了開關設備和操作 人員的安全。
.UniGear 550柜體是由優質敷錯鋅板采用鏍栓組裝而成 ，能保證精度及美觀外形 ，保證了手車的互換性。采用多重折 彎工藝，使得柜體具有更高的機械強度和剛度。殼體表面防護層具有很強的抗腐蝕和抗氧化能力，外殼防護等級可達 IP4X， 內部防護等級為IP2X。
.可配置VS1、VD4、VZ1等多種型號真空斷路器
| 參數 | 單位 | 數值 |
| 額定電壓 | kV | 12 |
| 額定絕緣電壓 | kV | 12 |
| 額定工頻耐受電壓 | kV/1min | 42 |
| 額定雷電沖擊電壓 | kV | 95 |
| 額定頻率 | Hz | 50-60 |
| 主母線額定電流 | A | 630-4000* |
| 分支母線額定電流 | A | 630-1250 |
| 額定峰值耐受電流 | kA | 63 |
| 額定短時耐受電流 | kA/4s | … 25 |
| 內部燃弧耐受電流 | kA/ls | … 25 |
|
*注：與其它柜型拼柜時主母線額定電流可達4000A。
更多產品介紹請見產品樣本。
|
