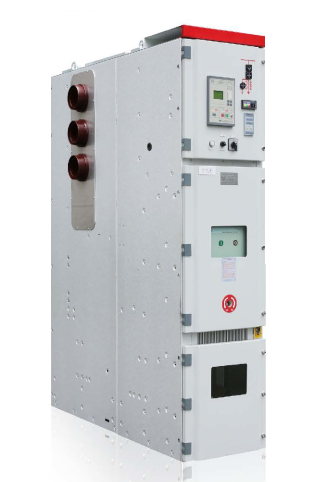

金屬鎧裝中置式開關設備
生產廠家：祥泰電氣
產品型號：ZZS550
產品概述：
ZZS550金屬鎧裝中置式開關設備,適用于3~12kV三相交流的單母線或單母線分段的配電系統。作為接受和分配電能的成套開關裝置，廣泛應用于電廠、變電站、工礦企業和城市建設，其柜距寬度只有550mm，具有占地面積小、結構緊湊、可靠性高等特點。產品設計和制造滿足一下標準：GB 3906-1991 3~35kV交流金屬封閉開關設備、GB T 11022-1999高壓開關設備和控制設備標準的共同技術條件、DL T 404-1997 戶內交流高壓開關柜訂貨技術條件、IED 60298-1990 額定電壓1kV至72 5kV交流金屬封閉開關和控制設備。
分享到：
主要參數
.真正小型化、智能化、少維護的高可靠性550mm寬的空氣絕緣開關柜
. 可選用VEX真空斷路器、VCF真空接觸器熔斷器組合電器，滿足供電系統及工業、電廠、城建等不同用戶的需求
.采用進口鋁鋅復合鋼板，經數控設備加工組裝成高精度柜體，并采用雙折彎工藝，使柜體的強度大大提高。
.門板表面經環氧樹脂靜電噴塑工藝處理，耐腐蝕、抗氧化、抗沖擊、附著力強。

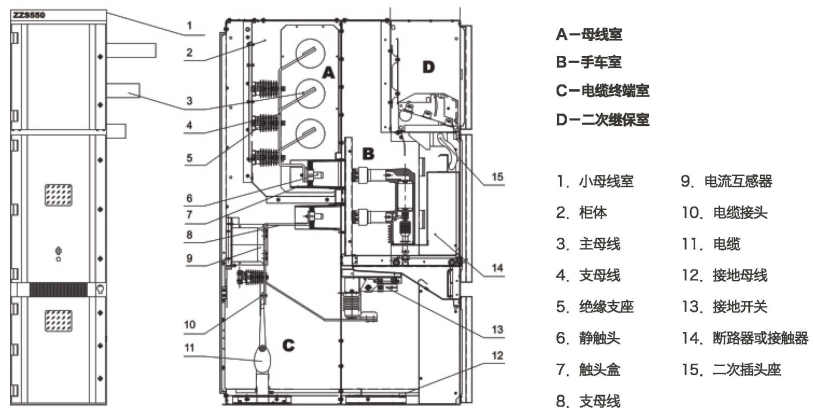

.全封閉結構的柜體實現完全鎧裝，各功能單元徹底分割。在柜門關閉的情況下，實現對斷路器及接地開關的操作
.緊密的絲桿傳動結構，確保手車具有極好的互換性
.簡單有效的“五防”聯鎖功能，能可靠的防止誤操作，確保操作人員安全。
.二次系統可選具有自診斷功能并可數據通信的智能綜合微機繼保監控裝置，實現遙控、遙測、遙信、遙視、遙調。
| 參數 | 單位 | 數值 |
| 額定電壓 | kV | 12 |
| 1min工頻耐壓 | kV | 42 |
| 額定雷電沖擊耐壓 | kV | 75 |
| 額定電流 | A | 630、1250、1600 |
| 4S熱穩定電流（有效值） | kA | 25、31.5 |
| 動穩定電流（峰值） | kA | 63、80 |
| 防護等級 | - | IP4X(手車室門打開時IP2X) |
