母線槽在實際應用中的使用優勢
2017-03-14 15:55:00
祥泰電氣
1035
近年來，由于大樓、工廠等各種建筑電力的大力需要，并有逐年增加的趨勢，使用原來的電路接線方式，即穿管方式，施工時會增加許多困難。而且，當要變更配電系統時，要使其變簡單一些幾乎是不可能的。然而，如果采用母線槽的話，非常容易就可以達到目的，另外還可使建筑物變得更加美觀。
母線槽適用于額定工作電壓660V及以下，頻率為50Hz(或變?nèi)萘抗?jié)60Hz)、額定電流從60A~5000A的三相三線、三相四線和三相五線系列中的供配電系統，產品具有體積小，輸送電流大、安全可靠、安裝靈活、配電施工與基建施工互補干擾、設計合理、規格齊全等優點，低壓母線槽是現代大、中型企業，高層建筑、實驗基地等場所最理想的供電設備。
1母線槽按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種

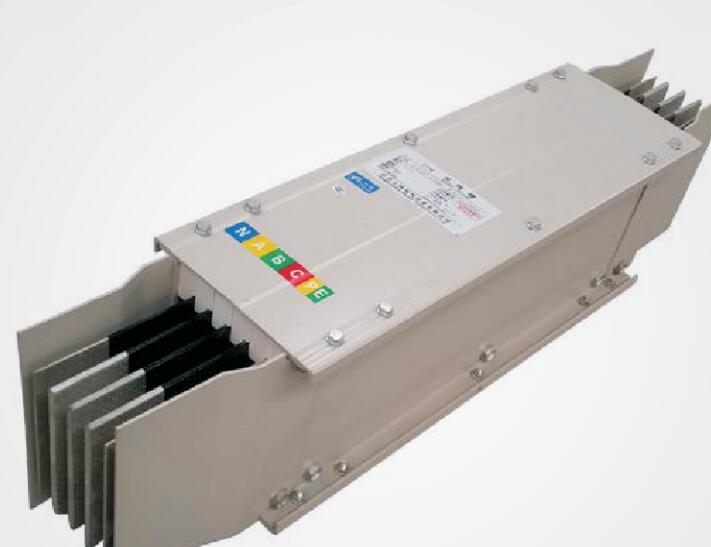

祥泰電氣CCX8母線槽
空氣式插接母線槽（ＢＭＣ）。由于母線之間接頭用銅片軟接過渡，在南方天氣潮濕，接頭之間容易產生氧化，形成接頭與母線接觸不良，使觸頭容易發熱，故在南方極少使用。并且接頭之間體積過大，水平母線段尺寸不一致，外形不夠美觀。
密集絕緣插接母線槽（ＣＭＣ）。其防潮、散熱效果較差。在防潮方面，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由于線與線之間緊湊排列安裝，Ｌ２、Ｌ３相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產不大于３ｍ的水平段。由于母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。
高強度封閉式母線槽（ＣＦＷ）。其工藝制造不受板材限制，外殼做成瓦溝形式，使母線機械強度增加，母線水平段可生產至１３ｍ長。由于外殼做成瓦溝形式，坑溝位置有意將母線分隔固定，母線之間有１８ｍｍ的間距，線間通風良好，使母線槽的防潮和散熱功能有明顯的提高，比較適應南方氣候；由于線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，并減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多，因此在同規格比較時，它的導電排截面必須比密集絕緣插接母線槽大。
2母線槽由載流導體、殼體和絕緣材料組成
母線槽殼體采用優質冷軋鋼板成型制成，具有足夠的機械強度。表面噴塑，防腐蝕性能好，表面平整，色澤美觀，防腐層附著里強。
載流導體采用符合GB5588.2085、GB5588.3-85標準的電工用銅材料，導體接點的接觸面進行了特殊處理；使連接部位接觸可靠，發熱低，使用安全可靠。
母線槽氛圍干線單元、饋電單元、分接單元以及變徑單元、膨脹單元、各類彎曲單元等。
干線單元：干線單元分為不帶分接裝置的干線單元（即不帶分線口）和帶分接裝置的干線單元。兩種同一電流等級的干線單元均具有相同的基本結構及外型尺寸，因此，互相連接安裝十分方便。
饋電單元：饋電單元包括進線單元、進線箱、中間進線箱等單元。
進線單元：進線單元與進線箱配套組成母線槽與電纜的連接部件，進線單元與可直接與配電柜或變壓器連接，作為母線槽的電源輸入或輸出端。
分接單元：分接單元采用插接式分線箱，從干線上引出電源分路，分線箱最大分接電流已斷路器而定。
變徑單元：變徑單元用于連接兩種不同額定電流母線干線單元之過渡段，變徑單元的標準長度為1米。可在60~5000A中任何一個電流等級變到另一個電流等級。
各類彎曲單元：各類彎曲單元有L型、T型、Z型和十字型四類，用于水平、垂直配電母線槽的連接及改變母線的走向。
終端盒：終端盒裝于母線槽的終端，作為安全保護之用，各種規格母線槽均有與之相配套的終端盒。
3母線槽的優點
由于母線槽是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，且使用壽命長，與傳統的配電比較，設備所占面積顯著減少，并且美觀，對于大型建筑物的施工和配電非常有利，概括起來母線槽具有下列特點：
（1）電流容量可以很大；
?。?）電壓降很小；
（3）短路負載能力強；
?。?）可靠性高，使用壽命長；
?。?）安全新高；
?。?）配電系統的設備增加或變更隨意自如；
（7）外形尺寸?。?/span>
?。?）重量輕，操作容易；
（9）連接非常簡單.
4舉例說明
在工程設計的實際應用中，根據工程本身的特點及使用要求，采用母線槽的供電方式就會比較靈活和合理。以一實際工程為例：某保稅區海關監管大樓，該工程總用地面積：30419.24m2，總建筑面積42927.83m2，為一類高層公共建筑。該建筑地下一層，層高5.1米，主要功能為車庫、設備房以及廚房餐廳。建筑地面以上功能根據建筑體量由下及上分為三個部分：1F-3F為裙房部分，層高6米，一層為各辦公大堂、綜合辦證廳及其配套辦公；二層為海關報關廳、海關監控中心及其配套辦公；三層為會議中心；設備夾層為國檢監控中心及網絡機房。4F-10F為辦公區，建筑為L型平面布局。11F為架空層，12F為鋼結構桁架層。13F-19F為辦公區。建筑為一字型平面布局。
其中4~10層，13~19層辦公區使用單位較多，由于在設計初期各樓層的使用性質還不能確定。但會涉及到一些如實驗室，監控室等特殊性質房間，而且根據使用單位所提供負荷指標，該特殊功能房間負荷指標遠大于普通辦公。經過負荷計算，4~10層辦公用電計算容量為720kW，計算電流為851A；13~19層辦公用電計算容量為540kW，計算電流為718A。
根據負荷計算結果，在考慮豎向配電的方式和導體選擇上做了考慮和比較。
首先從導體載流范圍上，目前電纜最大只能做到截面積1000mm2，額定電流1600A，但這種大規格電纜因?yàn)轶w積及重量過大很少實際應用于工程中，而母線槽額定電流最大能做到6300A，這是電纜載流能力根本無法比擬的。
母線槽分配負荷靈活，在配電范圍總?cè)萘看_定后，各樓層可以根據最后所確定的功能進行電能分配，并且電壓損失較少。
母線槽分接方便，所謂插接式母線槽，就是它利用插接的方式把主干線的電源分接到支線去，可根據實際需要預留插接箱口，因此分接十分方便。而電纜需要在現場進行分接，可靠性差，即便是預制分支電纜也需要向工廠提前定制，其分支連接方式采用開口的C型抱箍，時間一久，就不能保證其緊箍力，加上每一個分支頭的價格不低，因此預制分支電纜至今應用面仍不廣。任何一個樓層需要切斷電源，母線槽無須斷電，只要在空載的情況下，取下母線槽的插接箱即可。但要切斷預制分支電纜的分支電源，在帶電的情況下操作是十分危險的。
母線槽防止過載失火的能力強，其外殼是金屬的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會蔓延到母線槽外面。
母線槽散熱性能好，而電纜的絕緣材料既是絕緣材料又是隔熱材料，因此電力電纜在橋架內敷設時，最多允許敷設兩層，其原因就是考慮散熱。母線槽利用空氣傳到散熱，并通過緊密接觸的鋼制外殼，把熱量散發出去，因此它的的散熱性能相比電纜有一定的優勢。
近幾年來，母線槽的設計及制作工藝都得到了相當大的提高，使其電能輸送更穩定，安裝施工更方便，相信在以后的工程設計中，母線槽會因?yàn)槠渲T多的優點得到更廣泛的應用和發展。
