重慶祥泰教你如何正確安裝調試母線槽
2017-03-29 22:04:18
1035
摘要：
隨著現代化工程設施和裝備的涌現，各行各業的用電量迅增，尤其是眾多的高層建筑和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送系統中已不能滿足要求，多路電纜的并聯使用給現場安裝施工連接帶來了諸多不便。母線槽作為一種新型配電導線應運而生，但在很多人對母線槽的安裝卻是一知半解，所以寫出以下文章來滿足這類人群的需要：
安裝形式：
1、通道水平安裝，兩支架間距≯2500㎜，垂直安裝間距≯3600㎜；
2、垂直安裝，安裝支架應與通道側板配鉆孔，采用M6-M8螺栓緊固。
封閉式母線通道安裝基本順序：
選定布線方向→固定支架→槽間用四枚螺栓緊固→相間加入母線接頭板和絕緣墊→單頭螺栓穿入絕緣套管→螺栓穿入母排予置孔→兩端緊固→加半裝上下蓋板→將通道固定在支架上。

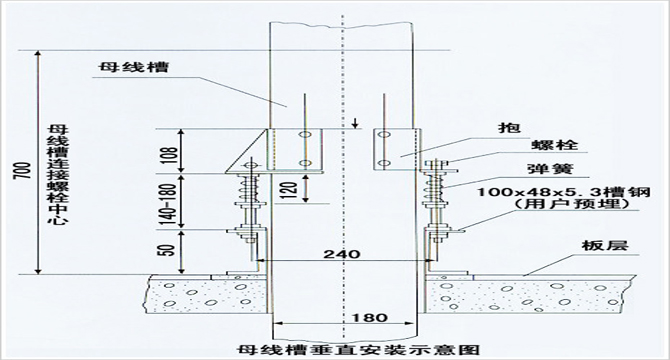

（垂直安裝）

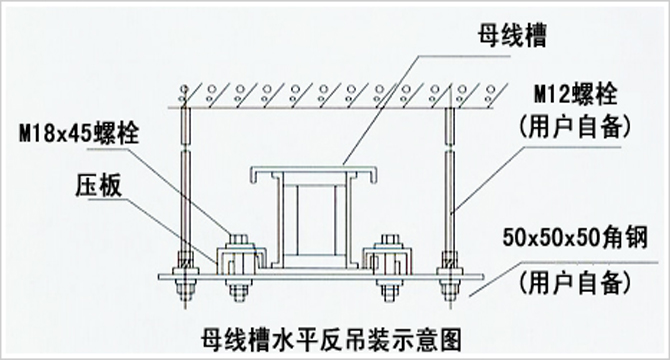

（水平安裝）
安全檢測：
1、送電前6~35KV母線通道應作50HZ工頻耐壓驗和直流泄露試驗，合格后方可投入運行；
2、投入運行的母線通道，三個月內年應緊固母線接頭螺栓，檢查母線接頭接觸情況；
3、投運的母線通道每年至少一次作下列項目的檢查：
(1)緊固各固定螺栓，尤其是母線接頭，觀察接頭是否有接觸不良或過流造成的燒灼現象，并作處理；
(2)搖表測試絕緣程度，檢查絕緣材料是是否老化；
(3)母線通道與接地網的連接；
(4)清楚內外部吸收附的灰塵及凝水；
母線通道的保管：
應放在室內干燥通風處，防止受潮、雨雪侵襲，防止灰塵或異物進入通道。
選擇推薦：CCX8系列母線槽
CCX8系列母線槽(產自重慶祥泰電氣)產品額定工作電壓690V 1000V,額定絕緣電壓1000V 1500V, 額定電流400A至4000A?頻率50Hz,適用于750KW及以上風力發電機組的定子及轉子出線專用輸電設備。CCX8系列母線槽是祥泰核心產品之一，能在不同環境下滿足不同企業、不同用途等多方面需求。
優點：
1：采用強度高，采用空氣加強復合絕緣結構。
2：導體采用杜邦聚酯薄膜包覆蓋絕緣性能優越，保證長期運行不老化。
3.專用絕緣支撐固定結構，抗動穩定性強。
4.耐高、低溫性能優，母線槽能在環境溫度-50?+50°C情況下正常運行。
5.導電性能優異：鋁合金矩形導體，表面經復合鍍層處理，提高了抗氧化性能；接頭鍍銀（鍍錫）處理，降低接觸電阻。
注意事項：
(1)母線通道維護前，配電柜必須先停電，并掛<有人操作，嚴格合閘>標致牌，柜前應有專人監護；
(2)維護工作開始前，應驗電、放電，并用接地棒將相間短路和可靠接地后方可進行操作。
